2023 年 12 月，某海上風電場集電段線路因海纜金屬護套接地處燒蝕突發跳閘 —— 事后復盤顯示，從絕緣失效到形成火災隱患僅用了 3 秒。這起事故并非個例：海上平臺低壓配電普遍采用的 IT 系統（不接地供電系統），雖能通過 “允許帶故障運行" 保障供電連續性，卻也讓單相接地故障成了 “隱形殺手"—— 微安級故障電流在高鹽霧、高濕度環境中會快速惡化，若未及時處理，不僅可能引發相間短路導致停產（單日損失可達數十萬元），更會觸發火災、觸電等安全事故。而傳統人工排查需斷開數百個負載回路，耗時超 4 小時且易引發新風險。面對這一行業痛點，安科瑞絕緣監測系統憑借 “秒級定位" 技術，為海上平臺筑起了電氣安全防線。

一、海上平臺 IT 系統的 “致命隱患"：接地故障為何難防？

海上平臺的環境，讓配電系統絕緣老化速度比陸地快 3-5 倍（中國電工技術學會 T/CES 268-2024 標準數據）。IT 系統的設計特性，更讓接地故障具備 “隱蔽性 + 放大效應"：

隱蔽性：單相接地故障電流通常＜50mA，無法觸發常規保護裝置，系統看似正常，實則已進入危險狀態。華南理工大學研究表明，海水中的氯離子會穿透金屬鈍化膜，加速接地處電化學腐蝕 —— 當銅接地線與金屬護套接觸電阻從 0.01Ω 增至 0.1Ω 時，發熱功率會暴增 8.3 倍，最終導致鉛護套熔化、絕緣擊穿。

累積風險：若第一個接地故障未排除，再發生第二個不同相接地，會立即形成相間短路，瞬間產生巨大電流。對油氣處理設備密集的海上平臺而言，這相當于 “電氣" 引爆。

傳統排查困境：人工巡檢需在振動、高濕環境中逐個斷開回路測試，期間平臺無保護運行；某金屬礦案例顯示，高溫高濕下的長時間故障運行，還會通過過電壓加速設備老化，形成 “故障 - 劣化" 惡性循環。

二、技術破局：安科瑞系統如何實現 “電氣 CT 掃描" 級監測？

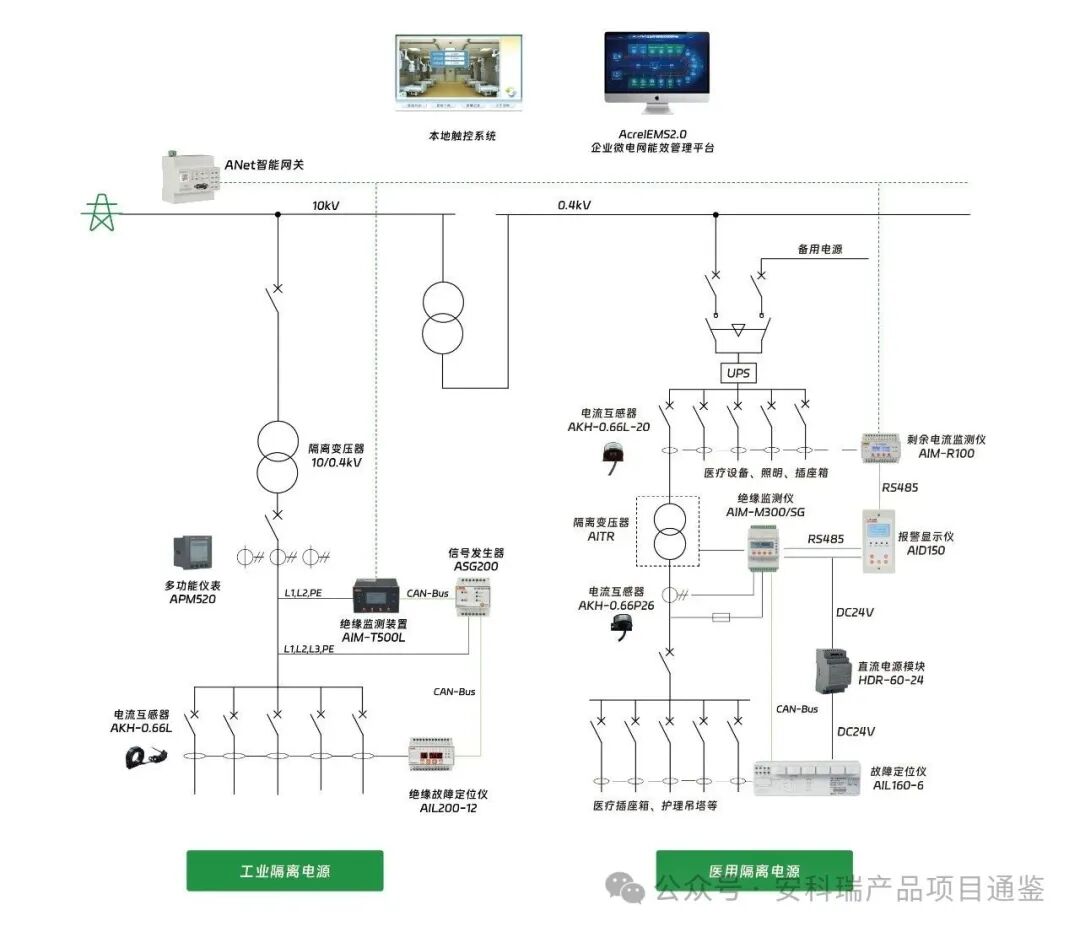

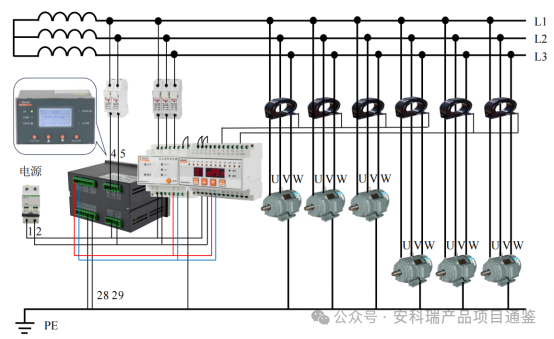

安科瑞絕緣監測系統線路

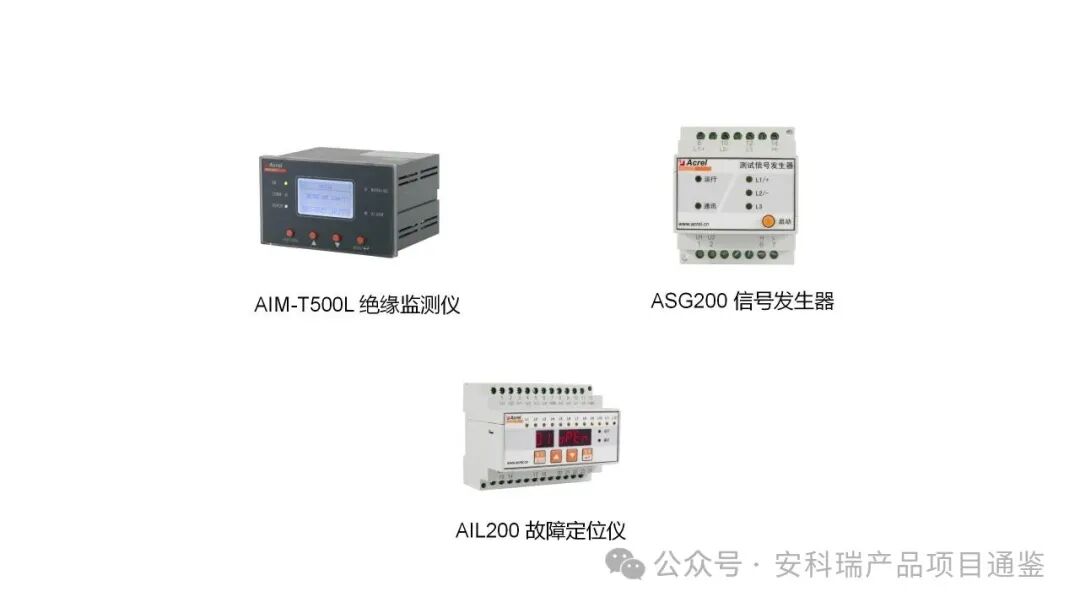

安科瑞絕緣監測系統通過 “感知 - 分析 - 定位" 全鏈路技術創新，解決了海上平臺接地故障監測難題。其核心架構由 AIMT500L 絕緣監測儀、ASG200 信號發生器、AIL200 故障定位儀、AKH-0.66/L 互感器組成，關鍵技術亮點可概括為三點：

超低頻信號 “透視" 絕緣狀態

系統通過專用耦合單元注入＜1Hz 的超低頻正弦信號，避開電網工頻及諧波干擾（適配海上平臺變頻器、UPS 等強電磁環境）；搭配 24 位 Δ-Σ ADC 轉換器，能捕捉 0.01mA 級泄漏電流 —— 相當于能檢測 “頭發絲粗細" 的電流變化，在故障萌芽階段就能發現絕緣劣化。

3 秒級支路精準定位

創新雙 CT 拓?fù)浣Y(jié)構通過比較兩路泄漏電流相位差，實現支路級定位，誤差＜5%。對比傳統 “大海撈針" 式排查，這套系統就像給配電回路裝了 “導航"，維護人員可直接鎖定故障點，告別 “停機排查"。

全維度數據支撐與環境適配

系統內置動態阻抗計算模型，通過 FFT 傅里葉變換分離阻性 / 容性分量，實時計算絕緣電阻（0.01kΩ-10MΩ）和對地電容（0.1-300μF）；同時集成數字濾波器與噪聲抑制算法，能抵抗高鹽霧電磁干擾；1000 條循環事件記錄（含故障電阻、時間、持續時長）支持 SOE 溯源，為后續維護提供數據依據。

三、實證說話：跨場景案例驗證海上適配性

安科瑞系統的可靠性已在多類惡劣環境中驗證，其技術方案可直接遷移至海上平臺：

船舶場景（高振動 + 高濕）：某 199.95 米散貨船部署 6 套系統，覆蓋主配電、應急配電板等區域，解決了傳統監測誤報率高、定位不準問題，保障航行與靠港供電安全。

礦山場景（高溫 + 高濕）：云南某金屬礦在 1228m、1080m、690m 豎井部署系統，通過實時監測提前預警 3 次嚴重絕緣劣化，避免停產損失 —— 其高溫高濕環境與海上平臺高度相似，驗證了系統的環境耐受性。

電站場景（關鍵供電保障）：福建某電站在 UPS 出線處安裝 6 套系統，當絕緣報警時，裝置立即定位故障回路，解決了 “不停電無法排查" 難題 —— 這與海上平臺應急供電系統需求匹配。

這些案例共同證明：安科瑞系統能在環境中穩定運行，且定位速度、遠程適配性海上平臺 “安全 + 連續供電" 雙重需求。

四、合規與智能升級：構建海上電氣安全新范式

符合最新行業標準

中國電工技術學會 T/CES 268-2024《近海采油平臺岸基供電海底電纜敷設技術要求》明確要求 “對 10kV～35kV 系統實施全生命周期絕緣管理"，安科瑞系統通過實時監測絕緣電阻、泄漏電流，契合標準中 “損傷檢查"“施工保護" 等規范，助力平臺合規運營。

從 “定期巡檢" 到 “狀態檢修"

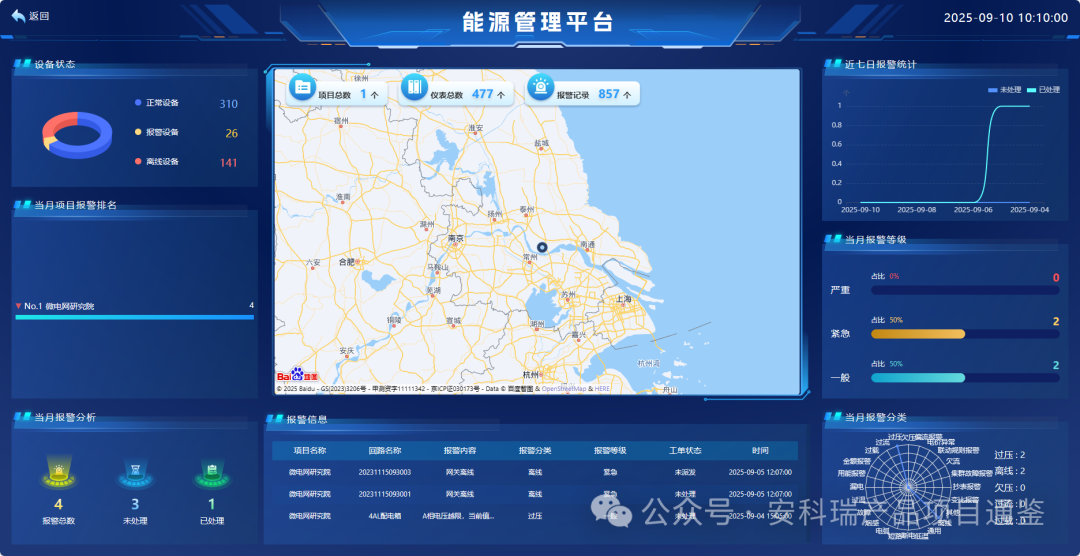

搭配安科瑞 AcrelCloud-6000 平臺后，運維人員可通過手機 / 電腦遠程查看絕緣狀態、報警記錄、運行曲線，大幅減少出海巡檢次數（降低運維成本與人員風險）；系統還能智能識別 IT/TN/TT 系統，自動切換監測模式，適配平臺不同配電區域需求。

可量化的安全與經濟效益

產品證書

按中等規模海上平臺計算，傳統故障處理需 4 小時，安科瑞系統可將時間縮短至 30 分鐘內，單次故障減少損失超 10 萬元；某應用案例顯示，通過分析系統 3 個月歷史數據，運維團隊發現絕緣電阻隨潮汐變化規律，調整維護周期后年度故障次數下降 40%。

海上平臺的電氣安全，從來不是 “選擇題" 而是 “必答題"。安科瑞絕緣監測系統以 “秒級定位" 打破傳統監測局限，用真實案例與標準合規性證明：它不僅能提前攔截接地故障風險，更能通過智能化升級降低運維成本。對海上能源開發而言，這套系統既是 “安全衛士"，也是保障生產連續性的 “穩定器"—— 畢竟在海洋環境中，“防患于未然" 永遠是的安全策略。
